產品圖片
設備參數
DBLY-1W 網絡綜合布線實訓室設備
隨著智慧城市的發展，人工智能、物聯網、云計算、大數據等新鮮行業的興起，網絡布線系統是現代智慧城市、智慧社區、智能建筑、智能家居、智能工廠和現代服務業的基礎設施和神經網絡，實踐表明網絡系統的故障 70%發生在布線系統，直接決定人們上網的速度和穩定性，當前行業急需大批掌握網絡布線系統安裝施工和運維服務等的技能人才。近年來各院校非常重視綜合布線技術人才的培養，信息技術類計算機應用、計算機網絡技術、網絡安防系統安裝與維護、通信系統工程安裝與維護、樓宇智能化工程技術、物聯網技術應用等專業紛紛開設綜合布線技術課程，并將此課程列為本專業的核心課程和學生就業方向。所以 “網絡綜合布線”是各類高校計算機網絡技術專業必修的科目。
綜合布線技術是一門理論與實踐緊密結合的專業技能課，但在實際教學中,大多數學校實踐教學部分較為薄弱，導致教學過程中理論課時大于實踐課時，教師只能用視頻來演示一些實驗過程，學生不動手操作，很難理解網絡綜合布線系統項目設計、 預算編制、工程施工、質量監理、維護管理等 工作如何操作，畢業后達不到用人單位的需要。 所以建設一個高標準的網絡綜合布線實訓室，提供一個具備綜合布線工程預算、設計、 施工、測試、竣工整個流程的模擬施工現場實訓環境，對教師的業務水平，學生的實踐經驗 的積累都有很大的幫助。在《教肓部等六部門關于實施職業院校技能型緊缺人才培養培訓工程的通知》和《國務院關于大力推進職業教肓改革與發展的決定》的政策指導下，綜合布線技術實訓室就應運而生了。
現有較為完善的綜合布線實訓室一般需要具備三部分的功能：即基礎理論知識學習部分、基礎技能實訓部分和工程項目實踐部分。基礎理論知識學習部分提供各種資料、圖像、錄像、樣品等，整體呈現綜合布線系統工程所涉及的基礎知識和產品展示；基礎技能實訓部分主要通過實訓裝置提供紿學生對各種布線產品的基本安裝和操作的基礎技能訓練。工程實踐部分分為實際工程頂目教學和糢擬工程頂目教學，相對于實際工程頂目這種實習型的教學，模擬工程頂目實踐教學是在經過深化設計的模擬布線工程環境中，紿學生提供布線工程涉及的各個子系統和路由的設計、管理、安裝等全方位的訓練。
配置清單
| 型號 | 產品(設備)名稱 | 數量 |
| DBLY-1W | 全鋼結構的綜合布線實訓墻 | 5組 |
| DBLY-2W | 網絡配線實訓裝置 | 5臺 |
| DBLY-3W | 綜合布線故障檢測實訓裝置 | 5臺 |
| DBLY-4W | 綜合布線耗材 | 1套 |
DBLY-1W 全鋼結構的綜合布線實訓墻（4面墻一組）
（每面實訓墻乙方配備1個專用機柜（530*300*300mm），6米線管，2個插座）
參考圖
（每面實訓墻乙方配備1個專用機柜（530*300*300mm），6米線管，2個插座）
參考圖
1.4塊多功能仿真鋼結構墻模塊。
2.物理基礎搭建系統工位可按照“十十”字形態進行拼接組合而成的，也可根據現場環境自由拼接組合其他形狀。
3.單體由10塊不同功能的金屬面板組成。每座模擬墻由上進管孔、鋼面板、安裝孔、縱向凹槽、橫向凹槽等功能模塊。
4.鋼面板表面設有橫向、縱向網狀均勻布置的安裝孔，鋼板內側對應安裝孔位置焊有螺帽，模擬墻體鋼板背面不得用木板代替螺帽來進行螺絲安裝。安裝孔直徑5毫米，開孔間距為60毫米。
5.模擬墻正上方開有進管孔直徑20毫米，由橋架引20mmPVC管彎折操作后通過進管孔進入模擬墻，再由上部橫向凹槽穿出。
6.全鋼無骨架結構，拼接而成，拆卸簡單，安裝方便，強度高，外形美觀。墻體搭建后，墻體內部不得出現方管支撐。鋼板厚度全部為2mm及以上。鋼面板折邊至少2折，每兩條最近的折邊距離小于500毫米。獨立墻體尺寸1200×2450×250mm。
7.每座單體墻有對稱的兩個墻面，每個墻面布有2道橫向和縱向凹槽，凹槽深度50mm，寬度100mm，下部橫向凹槽距離地面300mm。
8.鋼面板表面設有60X60毫米的安裝孔用來安裝各種線管、插座、線槽等，實訓過程只需要采用螺絲安裝保證無塵操作。模擬墻外部平整美觀，表面看不見墻體安裝螺絲或鉚釘。
9.標準型墻體由8模塊組成8個L型實訓角，每角4-6人，可滿足32-48人同時實訓；每個角區域安裝有樓層模擬隔板+支架，示意2-3層建筑樓層結構。同時或者交叉模擬進行網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理子系統的布線實訓。
10.每個角型區域配套2-3套，8個角共計16-24套6U實訓專用機柜（530*300*300mm），冷軋鋼板，堅固耐用，機柜五面設有進出線孔，特制鋼化玻璃安全門。
10.為保證產品絕對安全，不會產生傾覆的危險，綜合布線模擬墻最下層的安裝面板必須開孔與地面的地腳螺栓固定。
DBLY-2W網絡配線實訓裝置
參考圖
一、產品概述
產品主要功能有：網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。
二、產品型號和技術規格：
產品主要功能有：網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。
二、產品型號和技術規格：
| 外型尺寸 | 長600mm,寬530mm,高1800mm |
| 電壓/功率 | 交流220V/50W |
| 配套設備 |
網絡壓接線實驗儀—1臺 網絡理線 環—2個 網絡跳線測試儀—1臺 8口PDU電源插座—1個 100回110型通信跳線架—2臺 24口網絡配線架—2臺 零件/工具盒—1個 立柱具有布線穿管和安裝網絡插座實訓功能。 |
| 實訓人數 | 每臺設備能夠滿足2—4人同時實訓。 |
| 實訓課時 | 12課時（RJ45頭和模塊端接、跳線測試、配線架端接、通信架端接、永久鏈 路、信道鏈路） |
三、產品特點：
實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
故障模擬功能。例如：跨接、反接、短路、斷路。
落地安裝，立式操作，穩定實用，節約空間。
具有5000次以上壓接線端接實訓功能。
立柱具有布線穿管和安裝網絡插座實訓功能。
四、實訓功能：
1、網絡配線和端接實訓
每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。
2、網絡跳線制作和測試實訓
同時測量4根網絡跳線，能夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
3、測試鏈路端接和實訓
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3根跳線，端接6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。
實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
故障模擬功能。例如：跨接、反接、短路、斷路。
落地安裝，立式操作，穩定實用，節約空間。
具有5000次以上壓接線端接實訓功能。
立柱具有布線穿管和安裝網絡插座實訓功能。
四、實訓功能：
1、網絡配線和端接實訓
每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。
2、網絡跳線制作和測試實訓
同時測量4根網絡跳線，能夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
3、測試鏈路端接和實訓
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3根跳線，端接6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。

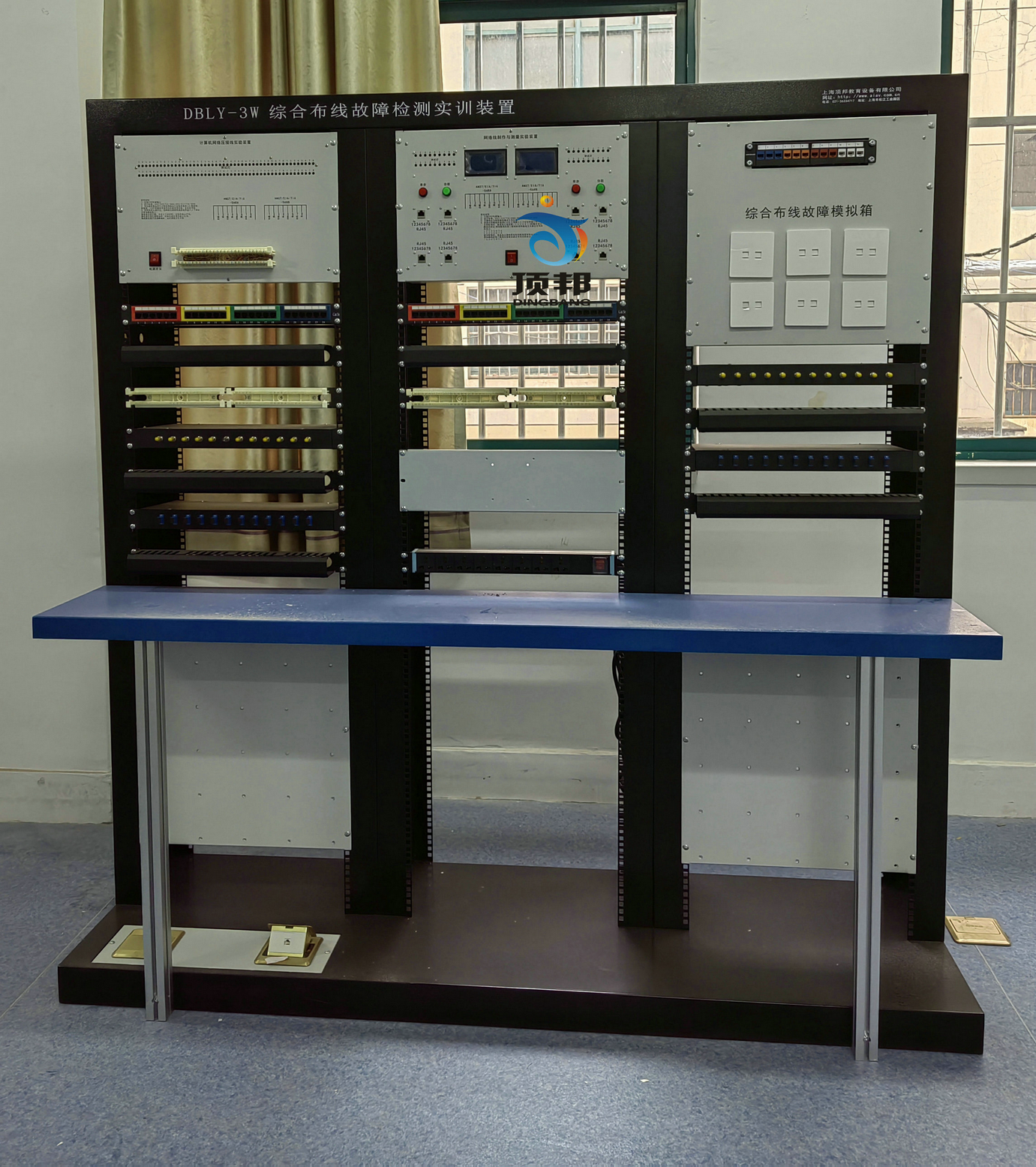

DBLY-3W綜合布線故障檢測實訓裝置
參考圖
參考圖
網絡配線端接實訓功能，網絡跳線制作和測試功能，模擬綜合布線系統常見故障功能，進行鏈路故障檢測和故障分析功能，進行故障維修實訓功能，進行光纖配線和熔接實訓功能，進行銅纜配線和端接實訓功能等。
產品型號和技術規格：
產品型號和技術規格：
| 類 別 | 產品技術規格 |
| 外型尺寸 | 長1800mm，寬650mm，高1800mm。 |
| 電壓/功率 | 交流220V/400W。 |
|
主要 配套 設備 |
開放式操作臺 1套； 布線實訓螺孔板 1套； 網絡端接實驗儀 1臺； 網絡跳線測試儀 1臺； 24口網絡配線架 2臺； 網絡理線架 2個； 110型配線架 2臺； 組合式光纖配線架 2臺； 顯示器安裝支架 1個； 綜合布線故障模擬箱 1臺； |
| 實訓人數 | 每臺設備能夠同時滿足4人同時實訓。 |
| 實訓課時 | 20課時 |
產品功能：
（1）能夠模擬數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗、超長等。每類故障有數百種設置方式，能夠滿足教師根據教學和實訓需要隨時自由設置各種故障。
（2）能夠進行鏈路故障檢測和故障分析。
（3）能夠進行故障維修實訓。
能夠模擬和維修數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗等常見故障。
（4）能夠進行光纖配線和熔接實訓。
每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的偶合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST園口，也有SC方口；
組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
（5）能夠進行銅纜配線和端接實訓。
每臺設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
（6）能夠制作和測量4根網絡跳線。
對應指示燈顯示兩端RJ45接頭端接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
（7）能夠進行綜合布線系統各種永久鏈路實訓。
實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓，熟練掌握端接工程技術和操作技巧。
（8）水平子系統管/槽布線技術實訓。
（9）工作區子系統網絡插座安裝實訓。
（10）網絡鏈路測試平臺功能。
（11）網絡機柜設備安裝和配線端接功能
（12）真實展示完整的綜合布線系統功能。實訓裝置可以用多種纜線連接，例如：5E類和6類雙絞線、25對電纜、光纜相連，組建完整的綜合布線系統。
（13）完整的網絡應用系統。增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。
（14）預留顯示器安裝支架和主機安裝位置。
（15）實訓考核功能。指示燈直接顯示考核結果，易評判和打分。
（16）選拔賽、集訓、國賽在上面安裝計算機和光纖熔接機，進行綜合布線項目設計和光纖熔接技術實訓。
四、綜合布線故障檢測實訓裝置--產品配置清單
（1）能夠模擬數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗、超長等。每類故障有數百種設置方式，能夠滿足教師根據教學和實訓需要隨時自由設置各種故障。
（2）能夠進行鏈路故障檢測和故障分析。
（3）能夠進行故障維修實訓。
能夠模擬和維修數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串擾、回波損耗等常見故障。
（4）能夠進行光纖配線和熔接實訓。
每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的偶合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST園口，也有SC方口；
組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
（5）能夠進行銅纜配線和端接實訓。
每臺設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
（6）能夠制作和測量4根網絡跳線。
對應指示燈顯示兩端RJ45接頭端接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
（7）能夠進行綜合布線系統各種永久鏈路實訓。
實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓，熟練掌握端接工程技術和操作技巧。
（8）水平子系統管/槽布線技術實訓。
（9）工作區子系統網絡插座安裝實訓。
（10）網絡鏈路測試平臺功能。
（11）網絡機柜設備安裝和配線端接功能
（12）真實展示完整的綜合布線系統功能。實訓裝置可以用多種纜線連接，例如：5E類和6類雙絞線、25對電纜、光纜相連，組建完整的綜合布線系統。
（13）完整的網絡應用系統。增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。
（14）預留顯示器安裝支架和主機安裝位置。
（15）實訓考核功能。指示燈直接顯示考核結果，易評判和打分。
（16）選拔賽、集訓、國賽在上面安裝計算機和光纖熔接機，進行綜合布線項目設計和光纖熔接技術實訓。
四、綜合布線故障檢測實訓裝置--產品配置清單
| 序 | 配套設備名稱 | 配套設備技術規格 | 數量 | 單位 |
| 1. | 開放式操作臺 | 長1800mm，寬650mm，高1800mm。 | 1 | 臺 |
| 2. | 綜合布線故障模擬箱 | 長480mm，寬200mm，高450mm | 1 | 臺 |
| 3. | 網絡壓接線實驗儀 | 長480mm，寬80mm，高310mm | 1 | 臺 |
| 4. | 網絡跳線測試儀 | 長480mm，寬40mm，高310mm | 1 | 臺 |
| 5. | 網絡配線架 | 24口網絡配線架 | 2 | 個 |
| 6. | 理線架 | 1U | 2 | 個 |
| 7. | 110通信配線架 | 110型標準1U，100回 | 2 | 個 |
| 8. | 光纖配線架 | 組合式8個ST口，8個SC口 | 2 | 個 |
| 9. | 地彈插座 | 120型220V/10A 5口電源插座 | 1 | 個 |
| 10. | 地彈插座 | 120型 RJ45網絡+RJ11電話接口 | 1 | 個 |
DBLY-4W綜合布線耗材
耗材組成：
（1）銅纜：超五類網線，1 箱；
（2）十字螺絲M6 鍍鋅加帽 250個；
（3）RJ45水晶頭 超五類 100個，2盒；
（4）塑料線扎 3X100毫米 1000個，2包；
（5）光纖保護套 100個， 10包；
（6）20毫米 PVC冷彎管 3米10根；
（7）Ф20彎頭 40個 Ф20直接頭 40個 ；
（8）Ф20三通 40個 Ф20，M6管卡 200個；
（9）20毫米 PVC線槽 2米， 20根；
（10）寬度20直角40個，陰角 10個，陽角10個，三通10個；
（11）40毫米 PVC線槽 2米， 20根；
（12）寬度 40直角 40個，陰角 10個，陽角 10個，三通 10個；
（13）室外單模 4芯光纜 10米；
（14）室外多模 4芯光纜 10米；
（15）室內單模 4芯光纜 10米；
（16）室內多模 4芯光纜 10米；
（17）ST-SC多模 光纖跳線 5根；
（18）ST-SC單模 光纖跳線 5根；
（19）SC-SC多模 光纖跳線 5根；
（20）SC-SC單模 光纖跳線 5根；
（21）ST-ST多模 光纖跳線 5根；
耗材組成：
（1）銅纜：超五類網線，1 箱；
（2）十字螺絲M6 鍍鋅加帽 250個；
（3）RJ45水晶頭 超五類 100個，2盒；
（4）塑料線扎 3X100毫米 1000個，2包；
（5）光纖保護套 100個， 10包；
（6）20毫米 PVC冷彎管 3米10根；
（7）Ф20彎頭 40個 Ф20直接頭 40個 ；
（8）Ф20三通 40個 Ф20，M6管卡 200個；
（9）20毫米 PVC線槽 2米， 20根；
（10）寬度20直角40個，陰角 10個，陽角10個，三通10個；
（11）40毫米 PVC線槽 2米， 20根；
（12）寬度 40直角 40個，陰角 10個，陽角 10個，三通 10個；
（13）室外單模 4芯光纜 10米；
（14）室外多模 4芯光纜 10米；
（15）室內單模 4芯光纜 10米；
（16）室內多模 4芯光纜 10米；
（17）ST-SC多模 光纖跳線 5根；
（18）ST-SC單模 光纖跳線 5根；
（19）SC-SC多模 光纖跳線 5根；
（20）SC-SC單模 光纖跳線 5根；
（21）ST-ST多模 光纖跳線 5根；
（22）ST-ST單模 光纖跳線 5根。
